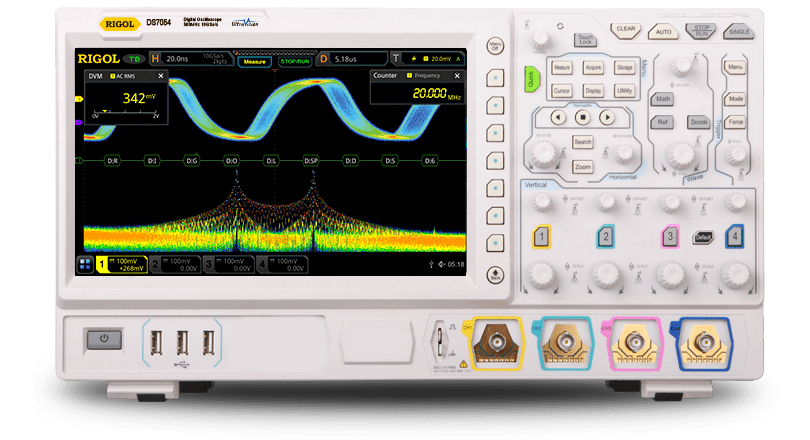

普源精电MSO/DS7000系列示波器
• 4个模拟通道，1个EXT通道，选配16个数字通道
• 实时采样率最高达10 GSa/s
• 最高存储深度达500 Mpts（选件）
• 波形捕获率高于600,000个波形每秒
• 集7种独立仪器于一身，包括：示波器、16通道逻辑分析仪、频谱分析仪、
任意波发生器、数字电压表、6位频率计和累加器、协议分析仪
• 丰富的串行协议触发和解码功能
DS/MSO7000系列型号
MSO/DS7000系列数字示波器采用RIGOL”凤凰座“核心技术平台及UltraVision II代技术的中端示波器。
7合1产品设计
通过逻辑探头，任意波发生器和串行总线解码选件，MSO7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)将所有7种仪器集于一身。解决任何嵌入式设计挑战，无论您是需要模拟波形，捕获高速信号，验证电力等级，监控频谱，解码串行通信，监控并行总线，还是计算脉冲，MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面。
500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题
7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)示波器提供了500Mpts的存储深度，保证了高采样率的实用性。7000系列同时提供了完整的搜寻、查找以及波形录制的功能，提高了存储深度的价值。
10.1英寸多点触控电容屏
7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)示波器具备10.1 英寸多点触控电容屏，支持多种手势操作，给使用者提供优化的交互体验
丰富的触发和协议解码
7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)示波器提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码
硬件全内存自动测量
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k 个上升沿的波形中测得准确的频率值
超过600k wfms/s波形捕获率
7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)示波器通过600,000 wfms/s 的波形捕获率，可以有效减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率
45 万帧硬件波形录制
7000系列(DS7014/DS7024/DS7034/DS7054/MSO7014/MSO7024/MSO7034/MSO7054)示波器支持45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形
选型推荐
|
型号 |
模拟带宽 |
模拟通道数 |
最高实时采样率 |
最大存储深度 |
最高波形捕获 | 数字通道 | 内置信号源 |
| MSO7054 | 500MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7034 | 350MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7024 | 200MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| MSO7014 | 100MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | 16 | 2CH |
| DS7054 | 500MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | - |
| DS7034 | 350MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | - |
| DS7024 | 200MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | - |
| DS7014 | 100MHz | 4 | 10GSa/s | 500Mpts(opt.) | 600,000 wfms/s | - | - |
